在建筑施工現場，臨時用電的安全管理是保障施工順利進行、防止觸電和電氣火災事故的重中之重。配電箱和開關箱作為臨時用電系統的核心控制與分配單元，其規范配置與正確使用直接關系到整個施工現場的用電安全。本文將依據《施工現場臨時用電安全技術規范》（JGJ46-2005）等標準，結合圖文對配電箱和開關箱的配置及使用規范進行詳細闡述。

一、 三級配電與兩級保護系統

施工現場臨時用電必須采用三級配電、兩級保護的系統結構，這是最基本也是最重要的原則。

1. 三級配電：指從電源（變壓器或總配電箱）開始，依次設置總配電箱（一級箱）、分配電箱（二級箱）和開關箱（三級箱）。電力配送順序?yàn)椋嚎偱潆娤?→ 分配電箱 → 開關箱 → 用電設備。

• 總配電箱：靠近電源區域，負責整個施工現場或較大區域的總體配電和控制。

• 分配電箱：設在用電設備或負荷相對集中的區域，負責向多個開關箱配電。

• 開關箱：直接控制每一臺用電設備，必須遵循 “一機、一閘、一漏、一箱” 的原則。

1. 兩級保護：主要指在整個系統中至少設置兩級漏電保護。通常，第一級漏電保護設在總配電箱，其漏電動作電流較大（一般>150mA），動作時間稍長，主要起防止電氣火災和后備保護作用；第二級漏電保護設在開關箱，其漏電動作電流小（≤30mA），動作時間迅速（≤0.1s），直接用于保護操作人員，防止人身觸電事故。分配電箱中一般不設置漏電保護器。

二、 配電箱與開關箱的配置要求

（一） 箱體結構與材質

1. 材質：應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應符合規范（通常箱體≥1.5mm，箱門≥2.0mm）。
2. 防護等級：戶外使用應達到IP44（防濺型）及以上，防止雨雪和灰塵侵入。
3. 安裝方式：可分為固定式、懸掛式和移動式。安裝應穩固，固定式箱體底部距地面垂直距離宜為1.4~1.6m；移動式箱體應裝在堅固的支架上，底部距地面宜大于0.6m。
4. 內部結構：應分別設置N線端子板和PE線端子板，金屬箱體及箱門必須通過編織軟銅線與PE端子板可靠電氣連接。進出線應從箱體底部出入，并加護套保護。

（二） 電器元件配置

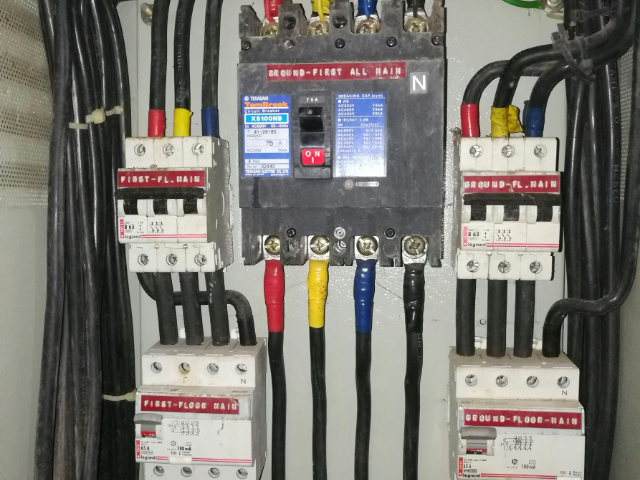

1. 總配電箱（一級箱）：

• 應設置總隔離開關、總斷路器或總?cè)蹟嗥鳌?/li>

• 應設置分路隔離開關和分路漏電斷路器。

• 必須設置N線和PE線端子排。

* 圖文示意：
`
[電源進線] → 總隔離開關 → 總漏電斷路器（具備過載、短路、漏電保護） → 多路分路隔離開關+分路斷路器 → [出線至分配電箱]
↓
N線端子排 | PE線端子排
`

1. 分配電箱（二級箱）：

• 應設置總隔離開關和總斷路器。

• 分路設置隔離開關和斷路器（可不帶漏電保護）。

• 必須設置N線和PE線端子排。

* 圖文示意：
`
[來自總箱的進線] → 總隔離開關 → 總斷路器 → 多路分路隔離開關+分路斷路器 → [出線至開關箱]
↓
N線端子排 | PE線端子排
`

1. 開關箱（三級箱）：

• 核心原則：嚴格執行 “一機一閘一漏一箱” ，即每臺用電設備必須有自己專用的開關箱，嚴禁一個開關箱直接控制兩臺及以上設備。

• 標準配置：隔離開關 + 漏電斷路器（具備過載、短路、漏電保護功能）。

• 對動力與照明設備應分箱設置。

* 圖文示意：
`
[來自分配電箱的進線] → 隔離開關（可見明顯斷開點） → 漏電斷路器（動作電流≤30mA，動作時間≤0.1s） → [出線至單一用電設備，如電焊機、手持電動工具等]
↓
N線端子 | PE線端子
`

三、 使用與維護規范

1. 標識與編號：所有配電箱、開關箱應有醒目的名稱、編號、用途分路標記及系統接線圖。箱門內側應粘貼責任人信息。
2. 操作順序：

• 送電操作順序：總配電箱 → 分配電箱 → 開關箱。

• 停電操作順序：開關箱 → 分配電箱 → 總配電箱（緊急情況除外）。

1. 門鎖管理：配電箱、開關箱應配鎖，并由專業電工負責保管和維護。非專業電工不得隨意開箱接線或更換電器元件。
2. 日常檢查：定期檢查箱體是否完好、有無進水、積塵；檢查接線是否松動、發熱；檢查漏電保護器是否有效（每月至少按動試驗按鈕一次，確保其動作可靠）。
3. 環境要求：不得在箱體周圍堆放建筑材料、雜物，應保持足夠操作和檢修空間。開關箱與所控設備水平距離不宜超過3米。
4. 嚴禁事項：

• 嚴禁使用木質、不符合防護等級要求的箱體。

• 嚴禁在箱內放置任何雜物。

• 嚴禁帶電搬運開關箱。

• 嚴禁隨意改動箱內配置或使用不合格電器元件。

• 嚴禁將電源線直接插入插座或掛在閘刀上使用（必須經開關箱控制）。

四、 常見問題與錯誤示例（圖文對照）

• 錯誤示例1：一箱多機
• 圖示：一個開關箱引出多個插座，同時連接電鉆、切割機等多臺設備。

• 危害：違反“一機一閘一箱”，易造成過載、管理混亂，一旦漏電保護動作會導致所有設備停電，且無法鎖定故障設備。

• 錯誤示例2：箱門缺失或損壞
• 圖示：配電箱箱門脫落或敞開，內部電器、導線裸露。

• 危害：極易發生人員誤觸觸電，灰塵雨水侵入導致短路。

• 錯誤示例3：線路混亂，私拉亂接
• 圖示：進線出線未從箱底孔洞穿入，隨意從箱側、箱頂引入引出，多根導線纏繞。

• 危害：導線易被箱門夾傷磨損，導致絕緣破損、短路或漏電。

###

規范配置和正確使用配電箱、開關箱，是構建施工現場安全用電防線的基石。管理人員和作業人員必須牢固樹立安全意識，嚴格遵守三級配電兩級保護、“一機一閘一漏一箱”等核心規定，通過日常細致的檢查與維護，才能有效預防電氣事故，為建筑施工安全保駕護航。
